彈簧橫向剛度試驗機
時間:2020-07-11 10:20 點擊:次

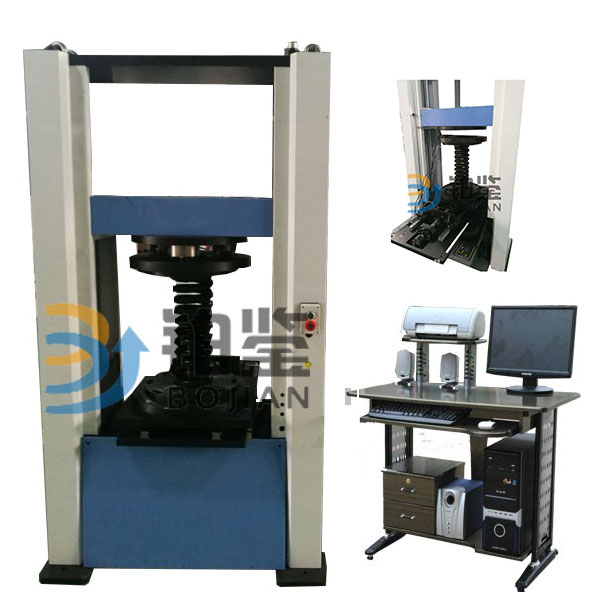

彈簧橫向剛度試驗機專業檢測機車懸架彈簧、鐵路用大線徑彈簧、高速動車組彈簧、高速客車V型彈簧等各種機車車輛彈簧、彈性元件垂(徑)向載荷、垂(徑)向變形、橫向載荷剛度、橫向位移測試及研究。它采用四立柱雙精密滾珠絲杠結構及在先壓盤配備四套橫向測量系統，可360°測量各種彈簧在受壓狀態下產生的橫向力，對具有橫向力的彈簧進行軸向剛度、橫向剛度、偏移方向、偏移角度的測試和確認，并能通過軟件自動分析出彎曲方向、剛度值等數據；并繪制打印軸向負荷-變形或撓度、橫向力-橫向位移曲線。
TB/T 2211-2018《機車車輛用壓縮鋼制螺旋彈簧》
TB/T 2843-2015《機車車輛用橡膠彈性元件通用技術條件》
GB/T13828-2009《多股圓柱螺旋彈簧》
TB/T 3267-2019 《鐵路貨車承載鞍及彈性定位件》
TB/T3269-2011《鐵道貨車彈性旁承》
垂（徑）向載荷系統：
1、最大試驗力： 300kN；
2、試驗力測量范圍：滿負荷的1%—100%（3KN—300KN）；
3、試驗力準確范圍：±0.5%；
4、垂（徑）向行程：0-700mm（可定制）；
5、有效試驗跨度：520mm（可定制）
6、橫梁移動速度：0.01-300mm/min
7、力控速率調節范圍 0.005%-5%FS/S
8、速率控制精度: 速率 <0.05%FS時，為±2%設定值以內；
速率 ≥0.05%FS時，為±1%設定值以內；
9、垂（徑）向位移分辨率：0.01mm
10、垂（徑）向電機功率： 3KW 5KW
11、壓盤直徑Φ500mm
測量彈簧外徑：φ100～φ500mm；
測量彈簧內徑：φ50～φ400mm；
橫向載荷系統：
1、側向最大壓縮試驗力：40kN
2、橫向精確測量范圍：2%—100%（800N—40KN）；
3、橫向載荷精度：±1%；
4、最大側向行程：±60mm（可擴展）；
5、位移分辨率：0.01mm；
6、縱向位移速度控制范圍：0.01mm/min ～100mm/min無級調速；
7、位移速率控制精度： 速率＜0.5mm/min時，為設定值的±1%以內；
速率≥0.5mm/min，為設定值的±0.5%以內；
8、力控速率調節范圍 0.005%-5%FS/S
9、力控速率控制精度: 速率 <0.05%FS時，為±2%設定值以內；
速率 ≥0.05%FS時，為±1%設定值以內；
10、變形速率調節范圍： 0.005～5%FS/s
11、橫向電機功率：0.75Kw
