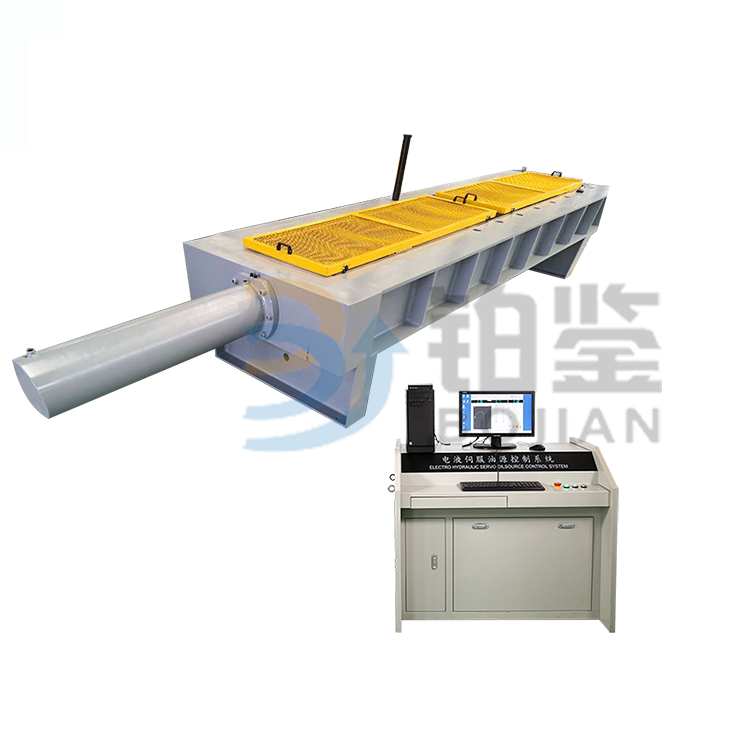

BJGL-600KN鋼絲繩拉力試驗機
時間:2017-04-27 15:26 點擊:次
一、產品介紹：
BJGL-600KN鋼絲繩拉力試驗機主要測試鋼絲繩的拉伸試驗、破斷拉力試驗，適用于鋼絲繩制造廠家。
二、鋼絲繩拉力試驗機執行標準：
GBT 8358-2014 鋼絲繩實際破斷拉力測定方法
GB/T3159-2008《液壓式萬能試驗機》
GB-T20118-2006一般用途鋼絲繩
GB-T8706-2006鋼絲繩術語
三、鋼絲繩拉力試驗機主要技術參數：
最大試驗力 600KN
試驗力測量范圍kN 2%-100%FS（12-600KN）
試驗力示值相對誤差 ≤示值的±1%
試驗力分辨率 0.01kN
位移測量分辨力mm 0.01
變形測量精度mm 0.01
最大拉伸試驗空間mm 600
最大壓縮空間mm 550
活塞行程mm 200
圓試樣鉗口夾持直徑mm Φ13-Φ40
扁試樣鉗口夾持厚度mm 0-40
扁試樣最大夾持寬度mm 75
壓盤尺寸mm 160*160
彎曲試驗兩點間最大距離mm 350
拉伸空間兩支柱距離mm 465
彎曲支滾寬度mm 140
彎曲支滾直徑mm Φ40
最大彎曲度mm 150
剪切試樣直徑mm 10
活塞最大移動速度mm/min 約80
油泵電動機功率kw 1.1
橫梁上下移動電動機功率kw 0.75
夾緊方式 自動/手動加緊
主機外形尺寸mm 約800×580×2100
測力柜外形尺寸mm 約1120×700×950
機器重量kg 約2350
四、鋼絲繩拉力試驗機試驗程序
1.將試樣安裝在試驗機上，并保證試樣軸絨與試驗機夾頭軸線重合。
2. 對于澆鑄法拉伸試樣，采用立式拉力試驗機試驗時，先將試樣置于上、下鉗口座內，并讓下鉗口座內的試樣懸空，調整試驗機零點，再實施拉伸試驗。
3.對于套管壓制法，將壓制好的套管試樣直接央持存鉗口中，即可實施拉伸試驗。
4.對于直接夾持法，應采用合適的央具，必要時可以在試樣與夾具間襯墊沾有金剛砂的鋁箔，避免夾具夾傷試樣表面。
5.對于纏繞法，先將試樣一端同定在試驗輪上，然后將試樣纏繞在試驗輪中，拉緊試樣，最后固定試樣另一端，即可實施拉伸試驗。
6.試驗過程中應平穩加載。當施加的試驗力值不大于鋼絲繩最小破斷拉力的80%時，試驗力可以較快的速率施加，但是當試驗力值超過80%時則應緩慢加載，力值增加的速率每秒應不超過最小破斷拉力的0.5%。
7.試驗過程中應采取有效措施，防止鋼絲繩試樣發生旋轉，以免影響試驗結果的準確性。
8.如果鋼絲繩試樣在距離夾頭6d或50 mm（兩者取其小者）內破斷，其實測破斷拉力達到相關產品標準的規定時，可視為試驗有效。否則該試驗無效，應重新取樣進行試驗。
9.在保證試驗有效的前提下，上述方法均可作為仲裁試驗方法。
五、鋼絲繩拉力試驗機功能介紹：
1、該試驗機采用液壓缸下置式，調整試驗空間的動力及傳動裝置安裝在試驗機底部，傳動平穩；上下鉗口座為全開式結構，自動液壓夾緊系統，裝夾方便，穩定性好。
2、下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
3、本機所有操作可通過電腦控制完成，操作方便保證安全。
4、本機有加荷速度顯示功能，能實現試樣要求的加荷速度，操縱部分及指示部分高度適當，便于試驗者進行操作與觀察。
5、該試驗機采用微機控制全數字寬頻電液數字閥，驅動精密液壓缸，對試驗力、位移、變形進行多種模式的自動控制。
六、鋼絲繩拉力試驗機包裝標準、運輸?shù)龋?/div>
1.供方應在設備發運前對其進行滿足于運輸?shù)木嚯x、防震、防銹、和防損裝卸要求的包裝，以保證貨物安全運輸?shù)竭_需方廠內；
2.供方在包裝上注明貨物名稱及重量，使用說明書、合格證書、隨配附件和工具與設備一起發送；
3.設備在發運手續辦理完畢后24小時內發貨，并與48小時內通知需方準備接貨。
